Performance study

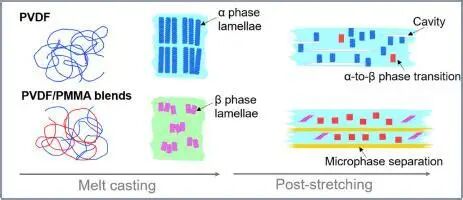

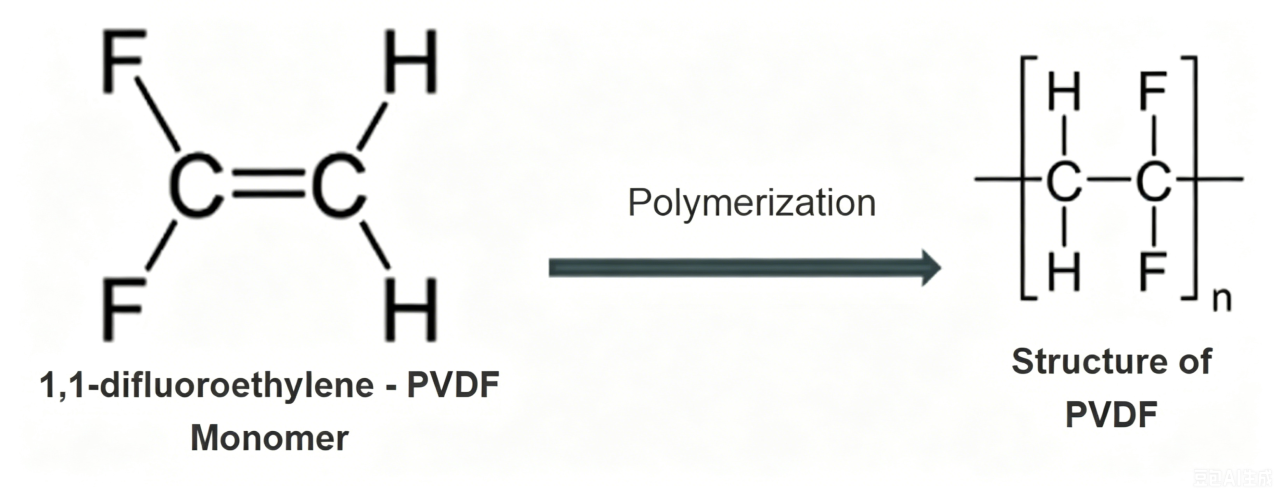

聚偏氟乙烯（PVDF）是一种结晶性氟塑料，可用于制备微滤、超滤、纳滤等膜材料，具有良好的成膜性、机械性能及化学稳定性【43†L325-L334】。但PVDF表面疏水性强，容易吸附和积累有机污染物，导致通量迅速衰减【43†L337-L343】。为改善膜亲水性和抗污染性，常采用引入亲水助剂或纳米材料的方法，例如掺加亲水性高分子（如聚乙烯醇、聚乙烯吡咯烷酮（PVP））或纳米颗粒（如纳米纤维素、金属氧化物等）等【43†L419-L427】【43†L491-L500】。

聚乙烯吡咯烷酮（PVP）是一种亲水高分子，可作为孔形成剂提升膜孔隙率和亲水性，文献报道加入PVP可增加膜的孔隙率和纯水通量【43†L505-L510】【37†L941-L949】。纤维素纳米晶（CNC）是由天然纤维素经酸解或酶解制得的纳米棒状颗粒，具有尺寸小（直径几十纳米）、比表面积大、表面富含–OH基团等特点【41†L281-L289】【41†L299-L304】。CNC具有高模量和高强度，并易与水形成氢键，使其成为膜复合增强的理想材料【41†L299-L304】【41†L339-L343】。已有研究表明，向膜基体中添加CNC可以提高膜的亲水性和通量，增强机械性能和抗污染性【31†L121-L128】【41†L377-L385】。例如Boruah等研究中，随着CNC含量从0增至3 wt%，PVDF膜的水接触角从85°下降到69°,纯水通量提高约48%【31†L121-L128】。另有报道，在含有PVP基底上增添0.05–0.1 wt% CNC可以显著提升水通量和疏水污染物的去除效率【43†L469-L477】【43†L481-L489】。

因此，PVP与CNC的复合加入被视为改善PVDF膜性能的有效途径。本文以用户提供的研究为基础，探讨了不同配方下PVDF膜的制备工艺、微观结构及水过滤性能，并结合近年文献对结果进行机理分析和对比，为PVDF基超滤膜材料的开发提供参考。

采用相转变法制备PVDF基平板超滤膜。原料包括PVDF（平均分子量约534,000）、PVP（40,000）、二甲基甲酰胺（DMF）以及纤维素纳米晶（CNC，直径10–20 nm，长度300–900 nm）等【6†L625-L634】【6†L633-L641】。设计三种配方：纯PVDF膜（12 wt% PVDF）、PVDF/PVP膜（12 wt% PVDF+6 wt% PVP）、PVDF/PVP/CNC膜（12 wt% PVDF+6 wt% PVP+0.5 wt% CNC），具体组分见表1【6†L625-L634】。

先将PVDF、PVP、CNC按配比加入DMF溶剂中，在60°C下磁力搅拌48小时使完全溶解，然后超声去气30分钟，静置除气。制得均匀的铸膜溶液后，使用聚四氟乙烯（PTFE）刀片将其涂布于玻璃板上，膜流动层厚度设为200 μm。涂膜后立即浸入25°C去离子水凝胶浴中相反相固化，充分洗脱DMF并在室温下干燥制得致密无支撑平板膜【6†L647-L655】【6†L669-L679】。 <!-- mermaid图示准备流程-->

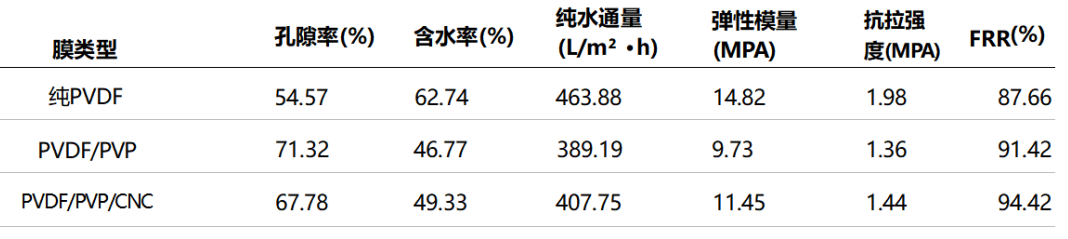

使用扫描电子显微镜（SEM）观察膜的表面与破裂截面形貌。膜的含水率通过称重法计算：膜干燥称重后浸水30 s取出称重，含水率按公式计算【10†L725-L733】。孔隙率采用重力法【10†L785-L793】：将干重和湿重代入公式得出膜孔隙率。机械性能通过Shimadzu AG-IS拉力试验机（ASTM D882）测得，应力-应变曲线确定弹性模量和断裂强度【10†L817-L825】。水通量测试采用简易死端滤过装置，在3 bar压力下分别测定纯水通量和湖水（实际地表水）通量【10†L855-L864】。湖水过滤后，对膜进行纯水冲洗（10秒），再次测量纯水通量以获得通量恢复率（FRR）。污染指标包括总污染比Rt、可逆污染比Rr、不可逆污染比Rir及FRR，按照文献公式计算【11†L972-L980】 【18†L1732-L1740】。电导率和浊度分别测定去除效率。
