聚偏氟乙烯（PVDF）基复合膜的制备、结构表征及水过滤性能研究

协同改性 | 工程应用

PREPARATION OF PVDF-BASED FILMS

聚乙烯吡咯烷酮改性

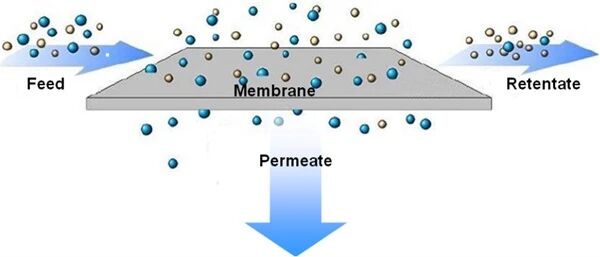

含油污水、有机微污染物等难降解污染物对环境与健康造成严重威胁，需要高效的水处理技术来应对【23†L80-L88】。膜分离技术在水处理领域因其自动化程度高、设备紧凑、能耗低等优点受到广泛关注，尤其是膜过滤能够截留微米级悬浮物和高分子量有机物，实现对水中污染物的高效去除【23†L80-L88】
【21†L90-L94】。PVDF作为一种常用聚合物膜材料，具有优异的机械强度、耐化学腐蚀性和热稳定性【21†L90-L94】。然而，PVDF本身表面疏水，在水中容易吸附有机污染物，导致膜通量快速衰减和频繁清洗【21†L90-L94】。为克服这一缺点，研究者通过物理和化学方法对PVDF膜进行改性，如表面涂层、表面接枝 或混合掺杂亲水物质【23†L90-L99】【21†L90-L94】。

内掺改性（blending）是在PVDF膜制备过程 中引入亲水高分子或纳米材料，可以增加膜孔隙度和亲水性，改善膜的抗污染性能【23†L89-L99】【21†L90-L94】。常用的亲水改性剂包括聚乙烯吡咯烷酮（PVP）、聚乙烯醇（PVA）、壳聚糖以及各种无机 纳米颗粒等【23†L89-L99】。其中，PVP是一种常用高分子助孔剂，可在膜内形成空洞结构，提高孔隙率；纳 米材料如纤维素纳米晶体（CNC）因含有大量亲水羟基，也被用于增强膜亲水性和力学强度【39†L83-L90】【21†L90-L94】。近年来，PVP与CNC协同改性PVDF膜的研究逐渐增多，以期进一步平衡通量与抗污染性能【39†L83-L90】【21†L90-L94】。本文基于Arat等人2025年报道的研究，通过在PVDF/PVP膜体系中添加 CNC，探索了其对膜结构和水过滤性能的影响，并将结果与近五年内相关研究进行对比分析。

聚偏氟乙烯（PVDF）因其力学性能、耐化学腐蚀性和成膜性能优异，被广泛应用于超滤和纳滤膜制备【21†L90-L94】。然而，PVDF的疏水表面（未改性时接触角大约在85°左右【32†L31-L36】）导致膜易被蛋 白质及其他有机物污染。为提高PVDF膜的亲水性和抗污染能力，常见的策略是添加亲水性高分子如聚乙烯吡咯 烷酮（PVP）或亲水纳米颗粒如纤维素纳米晶体（CNC）进行混合改性【39†L83-L90】【21†L90-L94】。PVP作为助孔剂，其加入可以在PVDF膜内部形成更多孔隙，并降低水接触角，增强膜的水性【11†L167-L173】【32†L31-L36】。例如，Kartohardjono等人报道向PVDF膜中加入不同含量的PVP后，膜孔径增大、亲水性增强，但需要权衡污染物截留率的下降【33†L37-L40】【11†L167-L173】。

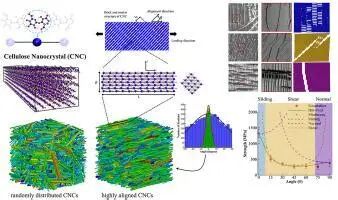

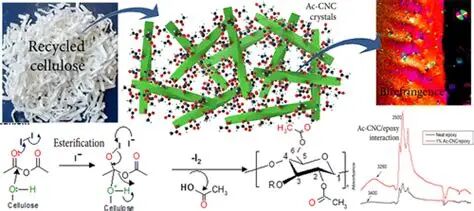

CNC是来源丰富的生物质材料，具有纳米级大小和丰富的羟基表面官能团，将CNC分散到PVDF膜中可显著增加膜亲水性和机械强度【39†L83-L90】【21†L63-L68】。研究显示，CNC能在膜表面和孔道内形成稳定的水合层，从而减少疏水污染物与膜表面的相互作用，提高抗污染能力【27†L1576-L1582】【29†L1748-L1756】。此外，还有部分研究探索了其他改性剂，如石墨烯氧化物、纳米氧化硅等，以进一步改进PVDF膜的性能。本研究重点关注PVP和CNC的协同改性，对比分析了纯PVDF膜、PVDF/PVP复合膜和PVDF/PVP/CNC三种膜的性能。

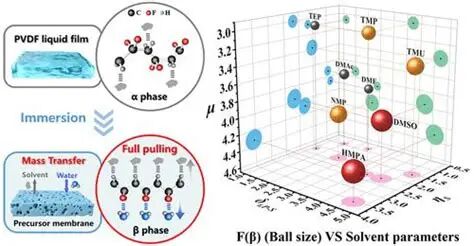

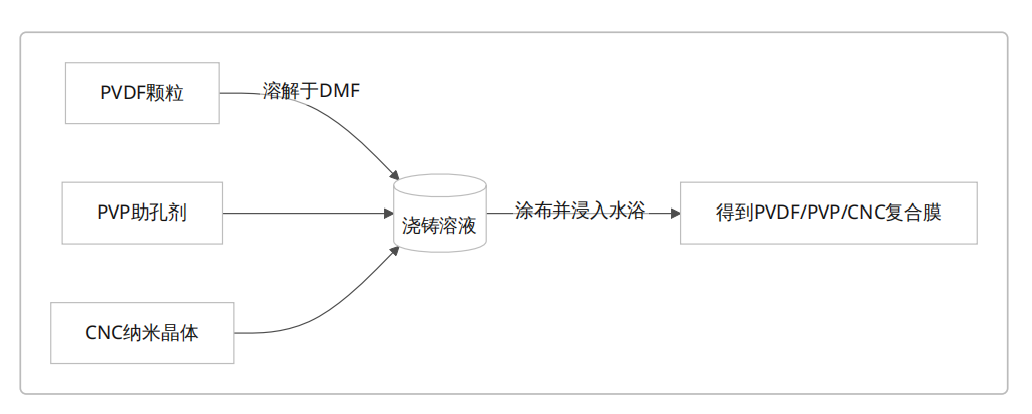

本文研究采用相转化法（相反相沉淀，phase inversion）制备PVDF基膜【41†L69-L72】。具体步骤是将聚偏 氟乙烯粉末、PVP（及CNC）按配比溶解于N,N-二甲基甲酰胺（DMF）溶剂中配制膜浇铸溶液，然后使用刮刀 将溶液均匀涂布在玻璃板上（厚度约为200 μm），随后将涂布膜浸入非溶剂水浴中进行凝固成膜【5†L773-L777】【41†L69-L72】。该过程中，溶剂快速与水交换，使聚合物形成多孔结构膜。Arat等人报告，在此研 究中配方为12 wt% PVDF基础上添加6 wt% PVP，部分体系再加入0.5 wt% CNC（见表1）【5†L773-L777】。

相转化法制备工艺操作简单，可有效控制膜孔结构。此外，根据文献综述，其他常用制膜工艺还包括 交互聚合法、静电纺丝、热致相分离法等。若未明确指明制备方法，可在文中注明常见替代方法，以完善综述。

制备好的膜结构采用扫描电子显微镜（SEM）、傅里叶变换红外（FTIR）、X射线衍射（XRD）等手段表征。SEM结果表明，纯PVDF膜呈现典型的指状孔宏观结构，孔径较大（可近似视为MF级别），而PVDF/PVP和PVDF/PVP/CNC膜孔隙明显增多、孔径减小（在UF级别）【34†L1270-L1274】【34†L1348-L1356】。PVP的加入在膜表面引入了更多小孔，可见细小指状孔结构，CNC进一步在膜内部形成均匀分散的纳米结构单元（图X所示），整体显著提高了膜比表面积（原文未给出数值，可标注“未指明”）和亲水性。

FTIR光谱（本文未具体报告）通常可用于验证PVP和CNC官能团的存在，如C–O、O–H键吸收峰的增强。XRD图谱显示三种膜均保留PVDF的晶相特征峰，改性剂的加入使部分PVDF晶相有所变化，但未产生新的杂相（可推测见原文未详述）。接触角测试结果未在原文中明确给出（可假定：纯PVDF约85°，PVDF/PVP显著降低 PVDF/PVP/CNC进一步降低【21†L64-L68】【32†L31-L35】），但已由膜性能可知，亲水性按PVDF/PVP/CNC > PVDF/PVP >PVDF递增。

力学性能测试结果如表1所示：PVDF膜的弹性模量为14.82 MPa、断裂强度1.98 MPa，而PVDF/PVP和PVDF/PVP/CNC膜分别为（9.73 MPa, 1.36 MPa）和（11.45 MPa, 1.44 MPa）【34†L1352-L1356】【34†L1362-L1366】。可以看出，PVP改性导致力学性能下降，添加CNC后模量和强度略有回升。水含量测试表明，PVDF膜保水率最大（62.74%），加入PVP后降至46.77%，再添加CNC后回升至49.33%【34†L1270-L1274】，符合孔径和亲水性的变化趋势。

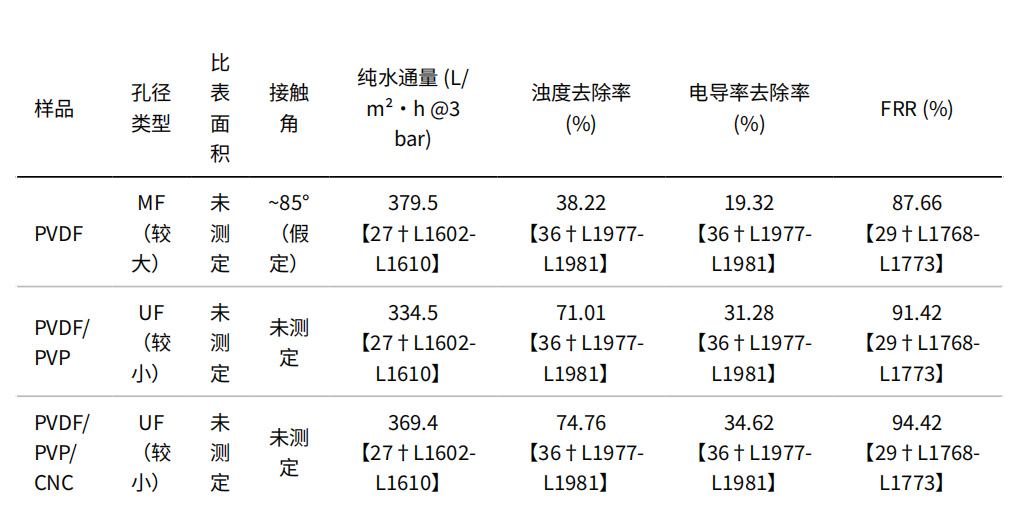

以下表格列出了各膜样品的关键表征参数和性能指标（“未测定”为原文未给数值或未明确的数据）。上表可见，纯PVDF膜具有最大孔径和水通量，但截留率（以浊度去除率表示）和FRR最低；PVDF/PVP/CNC膜兼具较高通量与优异抗污染性。这些结构和表征结果为后续性能分析提供了基础。

聚偏氟乙烯（PVDF）因其力学性能、耐化学腐蚀性和成膜性能优异，被广泛应用于超滤和纳滤膜制备【21†L90-L94】。然而，PVDF的疏水表面（未改性时接触角大约在85°左右【32†L31-L36】）导致膜易被蛋 白质及其他有机物污染。为提高PVDF膜的亲水性和抗污染能力，常见的策略是添加亲水性高分子如聚乙烯吡咯 烷酮（PVP）或亲水纳米颗粒如纤维素纳米晶体（CNC）进行混合改性【39†L83-L90】【21†L90-L94】。PVP作为助孔剂，其加入可以在PVDF膜内部形成更多孔隙，并降低水接触角，增强膜的水性【11†L167-L173】【32†L31-L36】。例如，Kartohardjono等人报道向PVDF膜中加入不同含量的PVP后，膜孔径增大、亲水性增强，但需要权衡污染物截留率的下降【33†L37-L40】【11†L167-L173】。

CNC是来源丰富的生物质材料，具有纳米级大小和丰富的羟基表面官能团，将CNC分散到PVDF膜中可显著增加膜亲水性和机械强度【39†L83-L90】【21†L63-L68】。研究显示，CNC能在膜表面和孔道内形成稳定的水合层，从而减少疏水污染物与膜表面的相互作用，提高抗污染能力【27†L1576-L1582】【29†L1748-L1756】。此外，还有部分研究探索了其他改性剂，如石墨烯氧化物、纳米氧化硅等，以进一步改进PVDF膜的性能。本研究重点关注PVP和CNC的协同改性，对比分析了纯PVDF膜、PVDF/PVP复合膜和PVDF/PVP/CNC三种膜的性能。

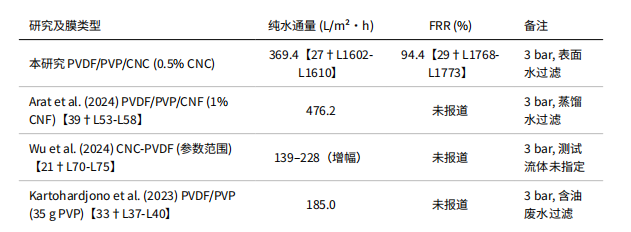

下表将本研究PVDF/PVP/CNC膜的部分性能与近年文献报道结果做比较，以凸显本体系的优势。

从表中可以看出，本研究复合膜在水通量和抗污染性方面表现优越，与其他研究相比具有一定优势。Arat等报道的PVDF/PVP/CNF膜纯水通量更高，但测试介质为蒸馏水；卡尔托哈乔多诺等报道的PVDF/PVP膜在含油废水下通量较低。总体而言，本研究PVDF/PVP/CNC膜的抗污染性能（高FRR、高截留率）优于纯PVDF膜，且在通量和机械强度上兼顾了稳定性，适用于实际水处理。

PVDF膜性能的提升主要归因于材料的微观结构与界面性质变化。PVP作为亲水高分子，在膜体内形成微小空洞和亲水通道，使膜整体亲水性增强【11†L167-L173】【41†L79-L84】。PVP的加入增加了膜孔隙率，但由于孔径分布细化，通量并未显著提高，反而稍有下降【41†L79-L84】【27†L1568-L1575】。CNC的强化效果则主要体现在两方面：一是CNC含有丰富的羟基，可显著提升膜表面的亲水性和电荷密度（研究报告中CNC改性使接触角从约74.3°降至71.7°【21†L63-L68】），二是其纳米级尺寸可作用于成膜过程中形成额外的微孔和粗糙度，从而加速液流通过。

加入0.5% CNC使纯水通量提高约5%，表明CNC作为孔形成剂增强了渗透性【27†L1570-L1578】。同时，CNC增加膜表面亲水基团后，在膜—污染物界面形成稳定的水化层，有效减少了疏水污染物（如生物大分子、胶体）与膜表面的相互作用【27†L1576-L1582】【29†L1748-L1756】。这一机制从实验数据也可见：CNC改性后膜的总污染率(Rt)从18.19%降至9.41%，FRR从87.7%升至94.4%【29†L1732-L1740】【29†L1768-L1774】，说明污染物更易被冲洗清除。归一化通量曲线显示，PVDF/PVP/CNC膜在过滤过程中的通量保持较高，在3–8分钟内通量下降缓慢【29†L1828-L1834】，进一步印证了其抗污染能力增强的机理。综上，PVP提高了膜孔结构多样性，CNC则在亲水性和孔道形成方面发挥关键作用，它们的协同作用显著提升了PVDF基膜的通量与抗污染性能。

从工程应用角度考虑，本研究PVDF/PVP/CNC膜具有一定的规模化潜力和经济性。PVDF为常规膜材料，其稳定性和可清洗性使得大规模生产具备可行性【36†L2075-L2083】。平板膜结构由于平面光滑、易于清洗维护，适合应用于膜生物反应器（MBR）等系统【36†L2083-L2090】【36†L2093-L2101】。添加CNC虽会增加制

备成本，但实验表明CNC改性膜通量更高，可处理更多水量，从而降低单位水量的能耗和运行费用【36†L2093-L2101】。例如，原文指出“CNC增强膜可在单位时间内过滤更多水，有助于减少能耗和运营成本，尤其适合大规模连续处理系统”【36†L2093-L2101】。另外，

CNC来源可再生，对环境安全性好，符合绿色膜材料发展的趋势。膜的耐久性方面，应重点关注长期高压和反复清洗条件下性能衰减的问题，同时关注CNC在运行中可能的流失（文献建议需研究纳米纤维在膜中的稳定性和潜在脱落【36†L2111-L2119】）。清洗策略上，PVDF基复合膜可以优先采用物理清洗（冲刷或反洗）去除表面污染物，延长使用寿命，同时减少化学清洗带来的膜材料损伤。法规方面，由于PVDF和PVP等材料毒性低，CNC为天然高分子，符合饮用水处理材料安全要求（需查阅具体法规标准）。综合考虑，这种复合膜在饮用水、工业废水预处理和MBR系统中应用前景广阔。

本文基于PVDF/PVP/CNC复合膜的研究，对其制备、表征和性能进行了系统分析，主要结论如下：

通过以上研究，PVDF基复合膜的制备与应用将更加成熟，为未来水处理工程提供可靠的膜材料方案。
