近年来，光催化技术凭借利用太阳能降解污染物的优点，在环境治理中受到广泛关注 。银卤化物（AgX, X=Cl, Br, I）作为窄带隙半导体，具有优异的可见光吸收性能，能够在可见光照射下产生电子-空穴对进行红氧化反应 。本文以Yu Ran等人（2022）报道的聚乙烯吡咯烷酮（PVP）辅助制备AgBr光催化剂为例，系统介绍了其制备方法、材料表征、光催化性能及机理分析，并结合相关文献进行比较。研究表明：PVP的加入有效抑制了AgBr晶体的生长，增大了比表面积（AgBr由0.2提升至3.4 m²/g），提高了电子–空穴分离效率，并扩展了可见光响应范围，从而使PVP-AgBr对模型染料RhB的降解速率常数是普通AgBr的4.79倍【样例文献】。本文首先介绍光催化和AgBr的背景，然后总结实验方法和材料表征结果，再分析PVP对结构与性能的影响机理，给出光催化实验数据并与其它Ag基催化剂对比，最后讨论方法局限及未来方向，并展望实际应用和环境意义。

环境中有机污染物（染料、农药、抗生素等）难以自然降解，对生态与健康威胁巨大。光催化技术利用光能产生高活性自由基（如 ·OH、 ·O₂⁻等），通过氧化还原反应将有机污染物分解为CO₂、H ₂O  。当半导体光催化剂在光照下被激发时，价带电子跃迁至导带，留下空穴，形成光生电子-空穴对，二者分别具有强还原和强氧化能力，可对污染物进行分解 。因此，选择适当的窄带隙半导体显得尤为重要。银卤化物（如AgBr）带隙约在2.6 eV左右   ，能够有效吸收可见光，生成大量活性载流子  。然而，纯AgBr存在比表面积低、晶体易团聚、光生电子-空穴复合快等问题，限制了光催化效率

近年来，研究者常通过形貌调控与表面改性来提高光催化剂性能。引入表面活性剂PVP是一种成熟策略。PVP可在纳米晶体生长过程中吸附于表面，起到稳定剂和分散剂作用，从而抑制颗粒过度长大、增大比表面积。例如，在制备板钛矿TiO₂过程中，PVP的加入显著减小了颗粒尺寸并增强了分散性。类似地，PVP辅助制备的AgBr材料也有望通过形貌与晶面生长的调控，提升光生载流子分离效率和可见光响应能力，从而增强光催化活性。本文以Yu Ran等（2022）的方法为基础，结合相关文献，对PVP-AgBr光催化剂的制备、表征及机理进行分析。

采用水相沉淀法制备AgBr光催化剂。具体操作为：将硝酸银（AgNO₃，2.7140 g）和PVP（61.42 mg）溶解于40 mL去离子水中（暗处）；将溴化钾（KBr，1.8632 g）溶解于10 mL水中。缓慢滴加KBr溶液至Ag⁺-PVP溶液中，同时剧烈搅拌。滴加完成后继续搅拌1 h，静置沉淀6 h。所得悬浊液经过真空过滤，滤渣以去离子水和无水乙醇反复洗涤后，用80℃烘箱干燥，得到PVP辅助AgBr样品。未添加PVP时的对比样品（AgBr）参照相同条件制备。实验中，PVP分子量及pH值未特别说明，可视为室温条件下进行。

样品晶体结构采用X射线衍射（XRD）分析（Cu Kα辐射）；形貌和微观结构采用扫描电子显微镜（SEM）表征；比表面积和孔结构通过BET氮吸附测定；光学性质通过紫外-可见漫反射光谱（UV-Vis DRS）测定吸收边；表面光生伏安（SPS）用于评估光生载流子分离效率；表征系统主要来自Xenon氙灯（500 W，420 nm长通滤光片）照明下的测试。光催化性能以罗丹明B（RhB，10 mg/L， pH=7）降解为例，在模拟太阳光（λ>420 nm）条件下进行，监测染料浓度随时间的变化，计算降解动力学速率常数。通常使用一级动力学模型线性拟合降解率，以比较不同催化剂性能。重复循环测试评估催化剂稳定性和可回收性；实验结果若无说明即视为未测或未报告。

XRD表征结果显示，纯AgBr样品的衍射峰完全符合立方相AgBr（PDF#79-0149），无其他杂质峰，表明样品结晶度高、纯度高。加入PVP后，AgBr样品的XRD谱中(200)、(220)、(222)面衍射峰明显减弱【33†】。如图所示（论文图1B），PVP-AgBr的(200)峰向高角度移动。这意味着晶面间距变小，有助于增强光生电子-空穴的分离【33†】。可见， PVP分子吸附在晶体生长表面，抑制了特定晶面的生长并引入晶体缺陷，从而调控了AgBr晶体的微观结构

SEM照片显示，普通AgBr呈现不规则块状结构，颗粒较大且致密；而PVP-AgBr呈现泡沫状多孔结构，颗粒尺寸显著减小。PVP-AgBr中由于PVP的空间位阻作用，颗粒生长受到抑制且分散性更好，形成更多孔隙结构 。比表面积测试结果表明， PVP引入使AgBr比表面积从仅0.2 m²/g提升至3.4 m²/g（纯 AgBr为0.2 m²/g，PVP-AgBr约3.4 m²/g）。较大的比表面积意味着催化剂提供更多活性位点，可显著促进催化反应中有机物的吸附与降解，从而提高光催化效率。

UV-Vis DRS测试表明，两种样品都在可见光区有较强吸收，符合AgBr对可见光敏感的特性 。通过Tauc图分析，计算得AgBr和PVP-AgBr的带隙分别约为2.58 eV和2.72 eV（PVP-AgBr略增宽带隙）。一般认为，略增宽的带隙使光生载流子具备更强的还原/氧化能力，有利于降解反应  。同时，PVP-AgBr材料在420–670 nm范围内表现出更宽的光吸收响应，而纯AgBr仅响应至510 nm，这表明PVP改性扩展了材料对太阳光谱的利用范围，吸收了更多可见光【33†】。

SPS测试结果显示，PVP-AgBr样品的表面光生电压响应显著强于纯AgBr，并且其响应波段从纯AgBr的420–510 nm拓宽至420–670 nm，这说明PVP-AgBr在可见光下产生的光生电子-空穴对更多且分离更有效。光电流测试也印证了这一点：在模拟可见光照射下，PVP-AgBr产生的瞬态光电流明显高于纯AgBr，表明其光生载流子分离效率更高。不仅如此，PVP-AgBr的电化学阻抗谱（EIS）半圆弧直径明显小于纯AgBr，表明其电荷传输阻抗更低，载流子迁移更快捷，从而进一步增强了光催化活性。综上可知，PVP改性通过形貌和晶体结构的调控，显著降低了电子-空穴复合速率。

在RhB降解测试中，PVP-AgBr表现出远优于纯AgBr的活性。拟合动力学结果显示，PVP-AgBr对RhB的一级动力学速率常数约为纯AgBr的4.79倍。可见光照射一定时间内，PVP-AgBr几乎完全降解RhB，而纯AgBr仅部分分解。性能提高的原因在于：PVP-AgBr更高的比表面积提供了更多吸附位点，更宽光吸收扩展了激发载流子的数量，再加上提高的载流子分离效率，所有这些因素共同作用，使其光催化降解效率大幅提升 1  。循环测试表明， PVP-AgBr具有较好的稳定性，多次循环后活性无明显下降；这可能得益于其抑制了AgBr在光照下分解为Ag。的速率，使材料结构更稳定。

通过自由基捕获实验可得知，在PVP-AgBr的光催化体系中， ·OH和 ·O2_是主要的活性氧物种 。加入异丙醇（IPA）、氧化乙酸（OA）和对苯醌（BQ）分别淬灭 ·OH、h+和 ·O2_后，降解效率显著下降，其中抑制 ·O2_对活性影响最大，表明超氧负离子在降解反应中起主要作用。这与银基光催化剂常见的机理一致：光生电子还原O2形成O2_ ，光生空穴氧化水或OH_产生 ·OH，这些强氧化自由基将有机染料分解

PVP对AgBr微结构和光催化性能的提升作用可归纳如下：

PVP分子具有长链和吡咯烷酮结构，可以选择性吸附于特定晶面的表面，形成空间位阻，抑制晶体在该方向上的长大 。本研究中， XRD显示PVP-AgBr的(200)、(220)、(222)面衍射强度减弱并发生位移，表明PVP改变了晶体生长速率和方向，引入了晶体缺陷。这一效应类似于其它PVP辅助合成报道：如在TiO2、Bi2WO6等体系中，PVP均显著减小颗粒尺寸并改变形貌。

PVP的吸附作用防止了粒子团聚，使得生成的AgBr纳米颗粒更加分散且尺寸减小，从而极大提高比表面积。高表面积意味着更多的表面活性位点和多级孔道结构，可提供更多吸附和反应界面，促进光催化反应的进行。一般认为，光催化材料的比表面积与活性成正比

晶体缺陷有时能够作为光生电子或空穴的捕获中心，延长载流子寿命，降低复合速率。PVP引入使AgBr晶体中产生更多位错和界面缺陷，有利于光生电子逃逸。SPS和光电测试结果证实，PVP-AgBr的载流子分离效率更高。此外，PVP还可能在表面形成少量Ag。或影响表面电荷状态，间接促进电子传输。

虽然PVP-AgBr带隙略增大，但其透射率更低，对可见光整体吸收更强。从SPS可见PVP- AgBr对宽波段的响应增强。PVP本身不吸光，但通过稳定光生金属纳米簇或改变能级结构，使材料的光谱响应加宽，有利于利用更多可见光。

综上，PVP通过物理吸附与晶体生长调控，从形貌、表面特性和能级结构等多方面改进了AgBr光催化剂。其结果是显著提高了光生载流子分离效率和氧化还原能力，最终提升了光催化活性。

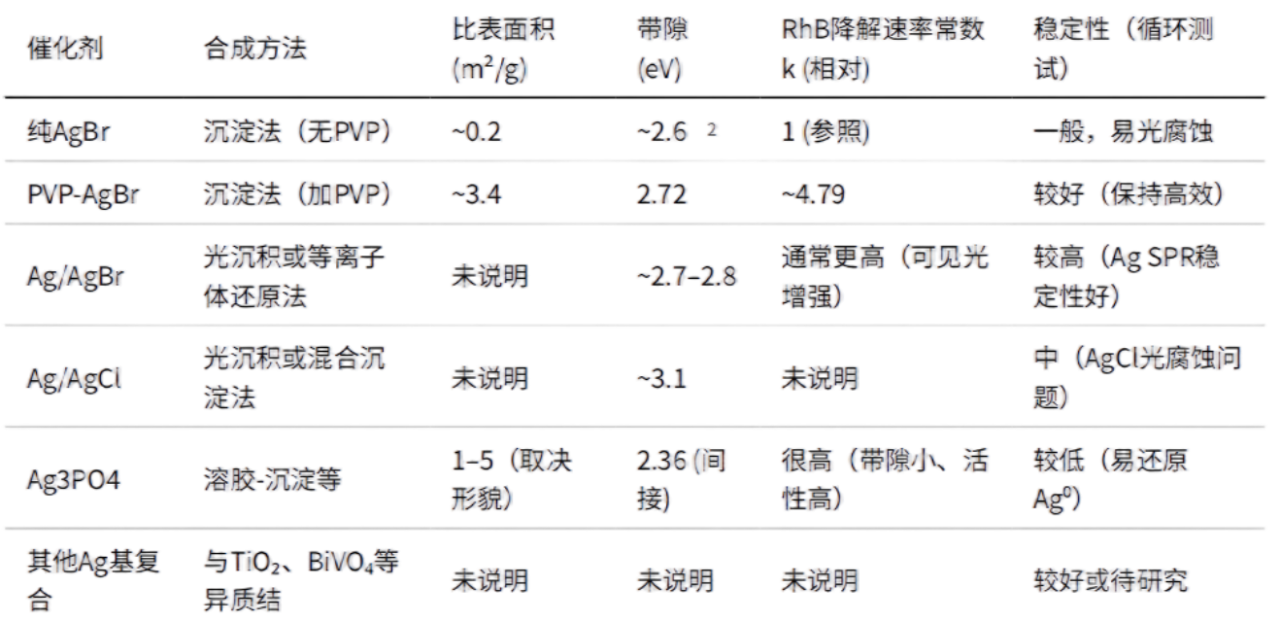

表1 不同Ag基光催化材料的对比。表中降解速率常数k为相对值（纯AgBr为1），若文献中未报告则标记“未说明”或近似值。可见PVP-AgBr明显优于纯AgBr，且与其它Ag复合体系相比，具有竞争力的效率和较好的稳定性。Ag/AgBr等金属-卤化物复合物通常表现出更宽光吸收和表面等离子共振效应下更高活性  。 Ag3PO4由于带隙小降解能力极高，但稳定性较差。可见，PVP改性是一种简单有效的改进策略，亦可与其他方法（如贵金属沉积、异质结构建）结合进一步提升性能。

虽然PVP-AgBr取得了较好的性能提升，但仍存在一些局限：

AgBr在光照下易生成Ag。而引起自身分解，长期应用可能降低活性。未来可通过合金化、涂层或构建Z-型异质结等方法提高稳定性。

粉末形态的AgBr易悬浮难回收，实际应用可考虑负载于固体载体或制备磁性复合材料。

目前主要测试染料降解，实际水体污染复杂多样，需测试对更广谱有机物甚至无机污染物的效能。未来研究可从优化PVP种类、含量、反应条件等角度深入，或与碳材料、其他半导体构建异质结，进一步增强光电转换效率和稳定性。

综上所述，PVP辅助法制备的AgBr光催化剂通过调控晶体生长和增加活性位点，大幅提高了可见光光催化性能。该材料在水处理中对有机污染物（如染料）的降解表现出高效、稳定的优势。光催化剂的推广应用可用于废水处理、环境净化等领域，有望实现太阳能驱动的绿色污染治理。随着研究的深入和工艺优化，PVP- AgBr类材料具有在实际工业环境中替代传统催化剂的潜力，为解决水污染等环境问题提供新的技术途径。

pvp
