行业新闻
NEWS & MEDIA

聚乙烯吡咯烷酮PVP精选论文（5）新能源篇

release_time：2025-05-30 14:15:03

聚乙烯吡咯烷酮PVP精选论文（5）新能源篇






作者（Authors）:Zhang, L., Zhao, C., Sun, J., Lu, J., Liu, Z., Zhang, S., & Liu, X.

题目（Title）：Partially carbonized polyvinylpyrrolidone (PC-PVP) as green binder for high-voltage lithium-ion battery cathode

部分碳化聚乙烯吡咯烷酮（PC-PVP）作为高电压锂离子电池正极绿色粘结剂的研究

链接（Link）：https://www.sciencedirect.com/science/article/pii/S0378775322007359

期刊信息（Journal Info）：Journal of Power Sources, 2022, 535, 231404.







一、锂电池正极

材料中的“隐形功臣”粘结剂


在谈论锂离子电池的性能提升时，我们往往关注正负极活性材料、电解液或隔膜，而常被忽视的“粘结剂”，其实是电池中不可或缺的关键组分。

在高压正极材料中（例如LNMO，LiNi₀.₅Mn₁.₅O₄）传统粘结剂如聚偏二氟乙烯（PVDF）面临诸多挑战：


  • 在高电压环境下稳定性不足，容易发生分解；

  • 与活性材料或导电剂的界面结合力较弱，导致结构松散；

  •  电化学惰性，不具备导电性，易阻碍电子传输；

  • 需要使用NMP等有毒溶剂，制备过程不环保


在这样的背景下，论文作者提出了一种更具前景的解决方案：将聚乙烯吡咯烷酮（PVP）进行部分碳化处理（PC-PVP）后，作为粘结剂应用于高电压正极。

这种材料不仅保留了PVP的良好成膜性和粘附性，还引入了碳结构，增强了电子导电性，为高压锂电体系提供了更稳定、更高效的粘结界面





二、部分碳化PVP

（PC-PVP）的制备与结构特性




为了实现传统PVP向功能性粘结剂的跃迁，研究团队设计了一种简便而高效的热处理方法，对PVP进行部分碳化，从而获得兼具粘结性和导电性的复合结构。

PC-PVP 的制备过程


  • 材料来源：聚乙烯吡咯烷酮（PVP）为常见水溶性聚合物，生物相容性良好；

  • 碳化条件：在惰性气氛中对PVP进行热处理，温度控制在特定范围（如400–600°C），以实现“部分碳化”而非完全石墨化；

  • 形成机制：热处理过程中，PVP分子结构中部分发生交联、脱水和碳化，生成不连续碳网状结构。



材料结构表征


论文通过一系列表征手段，确认了PC-PVP具备粘结层+导电碳相的双重结构特性：


  • FTIR分析：观察到C=O键强度减弱和C=C键增强，说明有机链开始碳化；

  • XPS分析：表面碳/氧比显著提高，表明富碳结构的形成；

  • SEM扫描电镜图像：显示出碳化后PVP表面更加致密、均匀，利于构建连续电子通路；

  • TGA热重分析：验证了热稳定性增强，有利于电池长期运行。



性能优势初显


  • 导电性增强：部分碳化后形成局部碳网络，明显改善电子在电极中的传输路径；

  • 粘结性保留：碳化过程保留了PVP骨架的聚合物特性，使其仍具备良好的界面粘结能力；

  • 电化学稳定性提升：在高电压条件下具备更优的抗氧化性能。

PC-PVP 兼具传统高分子粘结剂的柔性和碳材料的导电性，为构建更稳定、导电性更优的正极体系提供了全新思路。






三、在高电压LNMO

正极中的实际应用表现


在验证PC-PVP粘结剂的实际应用效果时，研究团队将其与主流高电压正极材料——LiNi₀.₅Mn₁.₅O₄（LNMO） 相结合，开展了系统的电化学性能测试。LNMO具有高达4.7 V 的工作电压，是下一代高能量密度电池的核心候选材料，但同时也对粘结剂的稳定性提出了更高要求。

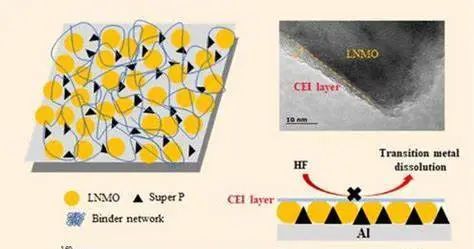

电极制备


  • 使用PC-PVP作为电极中的唯一粘结剂（对照组为传统PVDF）；

  • 活性材料：LNMO；

  • 导电剂：Super P；

  • 电解液为常规锂盐碳酸酯体系；

  • 组装成扣式电池进行测试。


循环性能优异


  • 在1C倍率下循环200圈，PC-PVP组的容量保持率明显优于PVDF组；

  • 明显延缓了因电极结构破坏或界面副反应导致的性能衰减；

  • 在高电压充放电过程中，结构稳定性更强，电池膨胀控制更好。


电导与界面性提升


  • EIS阻抗谱分析表明：PC-PVP电极的界面电阻显著低于PVDF；

  • 部分碳化结构形成连续导电网络，有效弥补了传统粘结剂“绝缘体”性质；

  • 电荷转移阻抗（R_ct）降低，离子扩散更加顺畅。



材料兼容性与结构完整性


  • SEM图像显示，使用PC-PVP的正极表面更加平整致密，颗粒间连接紧密；

  • 粘结层在长时间循环后仍无明显脱落或开裂；

  • 保证了活性材料在循环过程中的“协同协作”，大幅提升整体结构稳定性。




四、绿色粘结剂的

可持续发展与未来展望


在新能源电池的发展趋势中，除了追求更高的能量密度与更优的循环性能，材料的环境友好性与可持续性也正成为重要评估维度。而PC-PVP的提出，恰好呼应了“绿色电池”的理念。

环保制备过程


  • PC-PVP的前体——PVP，是一种低毒、生物相容性好、价格低廉的水溶性高分子；

  • 热处理碳化过程无需添加任何有害添加剂，也不产生复杂副产物；


  • 与PVDF相比，不需要使用NMP等有毒有机溶剂，可采用更环保的水系制备工艺；

  • 更易于工业化推广，满足当前碳中和与绿色制造的技术方向。



全生命周期优势


  • 使用寿命更长：PC-PVP增强电极结构稳定性，延长电池使用周期，减少更换频率；

  • 降低资源浪费：更高的容量保持率意味着单位电池材料可释放更多能量，减少资源冗余；

  • 易于回收：碳基结构更容易在后期回收处理中被分解或再利用。



应用潜力广阔


论文指出，虽然本次研究聚焦于LNMO正极，但PC-PVP的结构优势具备良好的普适性，未来可进一步拓展至：


  • 三元材料正极（如NCM、NCA）；

  • 硅基负极体系（需强粘结与缓释体积膨胀）；

  • 全固态电池中兼具粘结与离子通道功能的新型聚合物基电极；

  • 柔性电池等对机械稳定性要求更高的场景。


PC-PVP不仅在性能上取得突破，在环保性与产业化方面也展示出高度适配性，为绿色、高能电池的未来提供了一条可行路径。






｜PVP业之先锋

｜021-50565706


TOP
