PVP-GO协同效应：
让油水分离膜更高效、更持久
— Membrane Separation —
引言：油污水的“隐形危机”
马来西亚理工大学研究团队创新性地提出，利用PVP与GO的协同作用制备薄膜纳米复合膜（Thin Film Nanocomposite, TFN）。两者在结构与化学性能上互补：
GO：具有二维层状结构和丰富的氧官能团，可增强膜的机械强度与亲水性。
PVP：亲水高分子，可抑制GO团聚、增加分散稳定性，并改善膜表面平整度。
在复合过程中，PVP与GO之间形成稳定的氢键网络，构建出“亲水屏障层”，既能促进水分子传递，又能有效阻挡油滴附着。通过界面聚合法（Interfacial Polymeri zation）在聚砜（PSf）支撑层上形成超薄聚酰胺膜，并调控PVP含量（0.025%、0.030%，0.035%")，最终确定0.035 wt% PVP-GO膜（TFN-3）性能最佳。
水通量提升至 48.9 L/m²·h（提升130%）；
接触角下降至 46°，亲水性增强；
通量恢复率达 88.6%，抗污染性能显著提升
分离层厚度仅 137 nm，结构致密稳定。
该研究实现了纳米级结构优化，使膜具备高通量、低能耗和长寿命特征，推动了前向渗透技术的应用边界。
研究以聚砜为支撑层，采用相转化法制备基膜，再通过界面聚合反应形成超薄聚酰胺分离层。将不同浓度的PVP-GO纳米颗粒引入MPD溶液，制备五类膜样（TFC、TFN、TFN-1、TFN-2、TFN-3），系统对比其结构与性能差异。
FTIR光谱：确认官能团变化与氢键结合；
FESEM、AFM：分析表面形貌与粗糙度；
接触角与力学测试：评估亲水性与抗拉强度；
前向渗透实验系统：测定通量、盐反向通量及通量恢复率
膜表面更加光滑、孔隙分布更均匀；
抗拉强度由12.4MPa提升至22.1MPa；
表面粗糙度（RMS）由49nm降至14nm；
水通量显著增加，反向盐通量明显降低。
这些数据表明PVP-GO复合膜在结构、力学和分离性能上均显著优于传统TFC膜。
PVP与GO的高效协同来源于分子层面的互补作用：
氢键网络形成：PVP的羰基与GO的羟基、羧基结合，防止团聚并保持纳米级均匀分散；

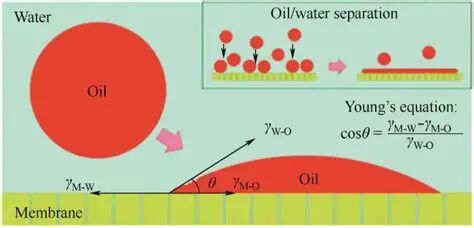

亲水层构建：两者形成连续的水化层（hydration layer），促进水分子传递并排斥油滴；
表面结构优化：PVP使分离层更薄，GO提供刚性支撑，实现“刚柔兼备”；
电荷与润滑双重防污机制：PVP-GO膜带负电，与油滴相互排斥；表面水化层提供润滑效应，实现自清洁。
这种多重协同机制使PVP-GO复合膜兼具高通量、强抗污与长期稳定性，为下一代油水分离膜奠定科学基础。
PVP-GO膜在多个领域具有广阔前景：
石油化工：高效分离采油废水与炼化含油废液；
食品与制药：去除乳化油脂与有机残留，保持产品纯度；
金属加工与制革业：过滤切削液与润滑油残留；
海水淡化与再生水处理：作为前向渗透预处理单元，延长RO系统寿命。
PVP-GO膜制备工艺简单、低成本、易规模化，符合绿色化学原则：
无毒溶剂、低排放；
清洗周期长，减少化学药剂使用；
能耗低，运行维护成本小。
抗生物污染改进：通过引入抗菌组分延长膜寿命；
智能响应膜：结合传感与自清洁功能，实现实时监测；
功能集成：探索“分离+催化+吸附”多功能膜系统。
PVP与GO的融合，是纳米材料科学与环境工程的成功交汇。它让膜材料从“被动过滤”迈向“主动防护”，让水处理从“节能”走向“智能”。
这一研究证明：材料微观结构的改变，足以撬动全球水资源管理方式的革新。未来，当PVP-GO复合膜走出实验室、进入工业应用时，它将为人类的绿色发展与清洁地球贡献持久力量。
' fill='%23FFFFFF'%3E%3Crect x='249' y='126' width='1' height='1'%3E%3C/rect%3E%3C/g%3E%3C/g%3E%3C/svg%3E)
